Motoare fără perii – Faulhaber

Servomotoare DC fără perii, tehnologie cu 2 poli
Servomotorele DC originale fără perii FAULHABER. Aceste motoare fără fier fără slot sunt construite pentru a fi utilizate în domenii extrem de dificile de aplicare și condiții de mediu, de la vidul spațiului până la tehnologia dispozitivelor medicale.

Diametru motor 6 … 44 mm
Lungime motor 18 … 90 mm
Tensiune nominală 24 … 48 V
Viteză de până la 100.000 min-1
Cuplu până la 217 mNm
Putere continuă de până la 282 W

Modele:
Seria 0620 … B / Seria 0824 … B / Seria 1028 … B / Seria 1218 … B / Seria 1226 … B / Seria 1628 … B / Seria 2036 … B / Seria 2057 … B / Seria 2057 … BA / Seria 2444 … B / Seria 3564 … B / Seria 4490 … B / Seria 4490 … BS

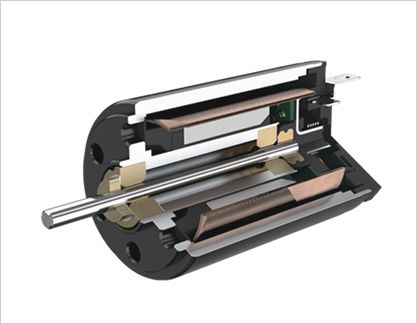

Micromotoare de curent continuu cu comutație de metale prețioase
Micromotoarele DC comutate compacte, din metal prețios și tehnologia codificatorului de înaltă rezoluție utilizate în seria SR, precum și gama cuprinzătoare de capete de viteze planetare și spur de înaltă precizie formează o combinație perfect armonizată pentru sarcini de poziționare precise.

Diametrul motorului 8 … 22 mm
Lungime motor 16 … 32 mm
Tensiune nominală 3 … 36 V
Viteză de până la 17.000 min-1
Cuplu până la 10 mNm
Putere continuă de până la 8,5 W
Modele:
Seria 0816 … SR / Seria 1016 … SR / Seria 1024 … SR / Seria 1224 … SR / Seria 1319 … SR / Seria 1331 … SR / Seria 1516 … SR / Seria 1524 … SR / Seria 1717 … SR / Seria 1724 … SR / Seria 2224 … SR / Seria 2232 … SR /

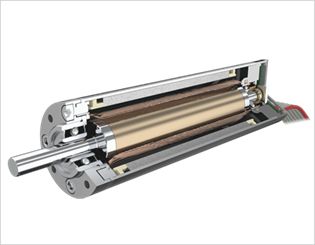

Servomotoare DC fără perii, tehnologie cu 2 poli
Seria BHx folosește tehnologia fără perii cu 2 poli, bazată pe un design inovator și robust pentru a oferi o putere mare într-o dimensiune compactă. Aceste motoare vin în 2 versiuni distincte pentru a suporta o mare varietate de cerințe diferite de aplicație: varianta BHT este dedicată cuplului ridicat pentru cicluri impulsive mari, iar modelul BHS este axat pe viteză foarte mare pentru utilizare continuă.

Diametru motor 16 mm
Lungime motor 60 mm
Tensiune nominală 24 … 48 V
Viteză de până la 97.000 min-1
Cuplu până la 18,7 mNm
Ieșire continuă până la 96 W

Modele:
Seria 1645 … BHS / Seria 1660 … BHS / Seria 1645 … BHT

Servomotoare DC fără perii Tehnologie cu 4 poli
De la funcționarea dinamică de pornire / oprire până la controlul vitezei și precizie ridicată, controlul integrat al poziției în spații de instalare restrânse – sistemul modular BX4 flexibil poate fi combinat cu o mare varietate de accesorii cu șuruburi cu roți dințate și plumb și oferă soluții personalizate pentru o gamă largă de aplicații diferite.

Diametrul motorului 22 … 32 mm
Lungime motor 32 … 68 mm
Tensiune nominală 6 … 48 V
Viteză de până la 29.000 min-1
Cuplu până la 96 mNm
Putere continuă de până la 62 W

Modele:
Seria 2250 … BX4S / Seria 2232 … BX4S / Seria 2250 … BX4 / Seria 3242 … BX4 / Seria 3268… BX4

Servomotoare DC fără perii Tehnologie cu 4 poli
Servomotoarele DC fără perii cu patru poli din seria BP4 se caracterizează prin cupluri extrem de ridicate, în ciuda designului compact de 22 mm și 32 mm cu greutatea redusă. În centrul motoarelor se află tehnologia inovatoare de înfășurare care nu numai că permite un conținut foarte ridicat de cupru în stator, dar are și o simetrie electrică și geometrică ridicată a înfășurării.

Diametrul motorului 22 … 32 mm
Lungime motor 64 … 74 mm
Tensiune nominală 12 … 24 V
Viteză de până la 34.500 min-1
Cuplu până la 162 mNm
Putere continuă de până la 150 W

Modele:
Seria 2264 … BP4 / Seria 3274 … BP4

Micromotoare CC plate fără perii și motoreductoare DC
Servomotoarele DC fără perii cu patru poli, care au o tehnologie unică de bobină plană cu trei înfășurări plate din cupru autoportante și sunt utilizate în seria B-Flat, formează baza sistemelor de acționare în aplicații în care spațiul este extrem de limitat.

Diametru motor 15 … 26 mm
Lungime motor 9 … 22 mm
Tensiune nominală 6 … 12 V
Viteză de până la 40.000 min-1
Cuplu până la 100 mNm
Iesire continua pana la 9 W
Modele:
Seria 1509 … B / Seria 1515 … B / Seria 2610 … B / Seria 2622 … B

Motoare plate fără perii cu tehnologie de rotor extern
Motoarele cu rotor extern din seria BXT stabilesc noi standarde: datorită tehnologiei inovatoare de înfășurare și designului optim, motoarele BXT furnizează un cuplu de până la 134 mNm. Raportul dintre cuplu și greutate și dimensiune este de neegalat.

Diametrul motorului 22 … 42 mm
Lungime motor 14 … 21 mm
Tensiune nominală 6 … 48 V
Viteză de până la 10.000 min-1
Cuplu până la 134 mNm
Putere continuă de până la 100 W
Modele:
Seria 2214 … BXT H / Seria 2214 … BXT R / Seria 3216 … BXT H / Seria 3216 … BXT R / Seria 4221 … BXT H / Seria 4221 … BXT R
